Cámara ZWO ASI183 MC PRO Color Refrigerado

Cámara ZWO ASI183 MC PRO Color Refrigerado



Presentamos la serie de cámaras ASI183, las cámaras más sensibles en la historia de ZWO. Pico Q.E. del sensor mono alcanza el 84%!
IMX183CLK-J / CQJ-J
Diagonal 15,86 mm Aprox. Sensor de imagen CMOS monocromo / color de 20,48 millones de píxeles efectivos

Sensor IMX183CQJ-4K

Sensores de imagen CMOS retroiluminados tipo obturador rodante de alta velocidad y calidad de imagen
En el campo de la aplicación astronómica, los sensores Sony IMX183CLK-J (monocromo) e IMX183CQJ-J (color) utilizan una estructura retroiluminada de muy alta sensibilidad con píxeles de unidad cuadrada de 2,4 μm de alta resolución. El tamaño óptico es de 1 pulgada.

Búfer de memoria DDR
La cámara ASI183 Pro incluye un búfer de memoria DDR3 de 256 MB para ayudar a mejorar la confiabilidad de la transferencia de datos. Además, el uso de un búfer de memoria minimiza el brillo del amplificador, que es causado por las bajas velocidades de transferencia cuando la cámara se usa con un puerto USB 2.0.

Búfer DDR

El búfer de memoria DDR es la principal diferencia entre las cámaras ASI “Cool” y “Pro”.

Rendimiento de astrofotografía
Las cámaras ASI183 tienen una gran capacidad de pozo completo (15000e) para un tamaño de píxel tan pequeño, ruido de lectura de 1.6e a 30DB y rango dinámico de 12 paradas a ganancia = 0. Las cámaras ASI183 también utilizan funciones de firmware para minimizar el brillo del amplificador para un rendimiento máximo en astrofotografía.



183 Ganancia RN DR FW vs ganancia

Mecánica confiable

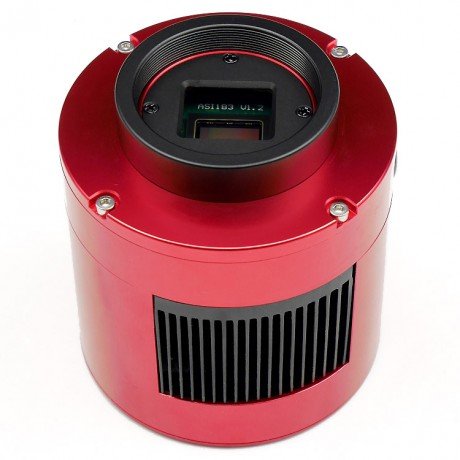

ASI183 Pro tiene la misma mecánica que ASI1600 Pro. Hay cuatro tornillos que sellan la cámara del sensor. El diseño de nuestra cámara ha sido ampliamente probado y es muy estable.

Incluso cuando se utiliza en entornos de mayor humedad, ASI183 Pro seguirá funcionando bien sin problemas de rocío.

Alta velocidad
Fast FPS se puede usar en imágenes solares y lunares, así como para visualización en vivo / EAA. La lectura de alta velocidad también se puede usar para enfocar en tiempo real, imágenes de verdadera suerte de estrellas dobles y otros objetos pequeños, imágenes planetarias de los principales planetas del sistema solar y mucho más.

ADC de 10 bits
5496 × 3672 19 fps
3840 × 2160 41.04 fps
1920 × 1080 80,10 fps
1280 × 720 117,30 fps
ADC de 12 bits
5496 × 3672 19 fps
3840 × 2160 36,12 fps
1920 × 1080 70,48 fps
1280 × 720103,23 fps

Alta QE
La tecnología Exmor R retroiluminada de Sony, que le otorga un excelente rendimiento en cielo profundo. El pico ASI183 QE alcanza un notable 84%. En el canal Ha, la QE todavía supera el 60%.

Tener un QE alto significa que en realidad se usa más luz que ingresa a su telescopio y llega al sensor. Con 84% de Q.E. pico y no menos del ~ 50% dentro del espectro visible, el ASI183 utilizará un alto porcentaje de la luz que le llega, mejorando la calidad de la señal.

183QE

Corriente oscura
La corriente oscura del ASI183 es ​​extremadamente baja, según los resultados de nuestras pruebas.

Muestra de fotograma oscuro a la configuración de rango dinámico más alto (ganancia = 0), 300 s, -10 ° C, bin1. Compruebe el marco oscuro para asegurarse de que conoce completamente la interpretación.

Marco oscuro ASI183 Pro

DCvsT-183

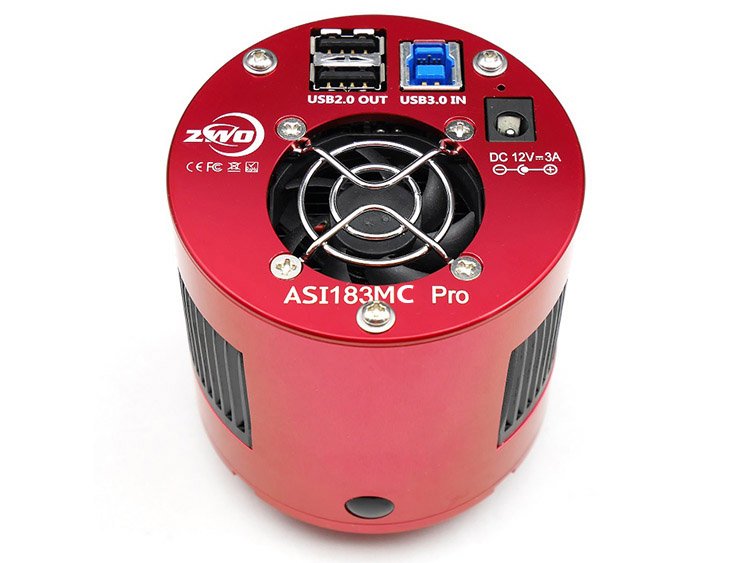

Puerto USB 3.0 y HUB USB2.0
Puerto USB 3.0: proporciona un ancho de banda de 5 Gb para que ASI183 Pro funcione a 19 fps (12 bits, modo normal) o 19 fps (10 bits, modo de alta velocidad) a resolución completa (20,18 Mega).

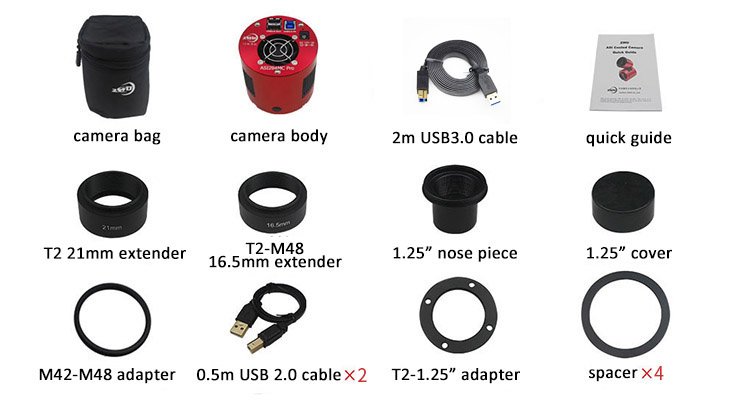

HUB USB 2.0: puede conectarse con varios accesorios, como rueda de filtro, cámara guía y enfocador electrónico, para que pueda administrar mejor sus cables. El ASI183 Pro incluye dos cables USB 2.0 cortos de 0,5 m. El concentrador USB 2.0 integrado se alimenta mediante la fuente de alimentación externa si conecta una.

183MC Pro2

Sistema de refrigeración
El ASI183 Pro tiene un sistema de enfriamiento TEC de 2 etapas que permite un enfriamiento profundo (40 ° C-45 ° C por debajo de la temperatura ambiente). El enfriador requiere una fuente de alimentación externa, que no se incluye con la cámara. Puede solicitar una fuente de alimentación adecuada desde aquí.

Fuente de alimentación del enfriador recomendada: adaptador de CC de 12 V a 3-5 A (o más) (2,1 × 5,5 mm, polo central positivo). También adecuado: batería DC con 11-15V.

El uso de una batería con 11-15 V también es adecuado para la fuente de alimentación del enfriador.

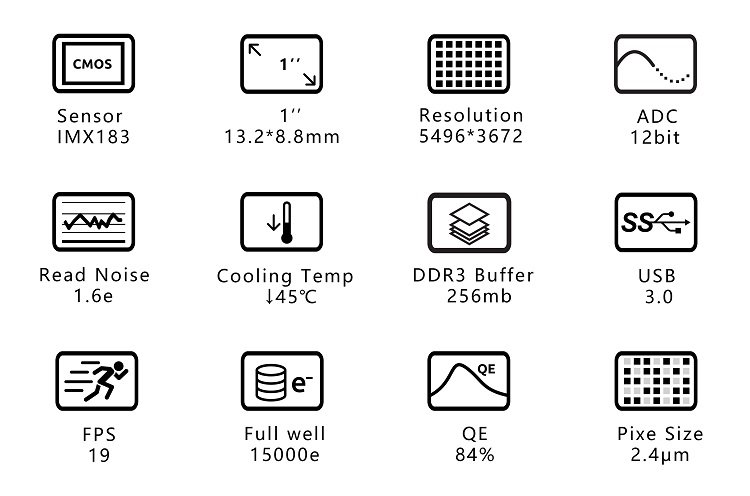

Detalles técnicos de la cámara
Sensor: 1 ″ CMOS IMX183CLK-J / CQJ-J
Diagonal: 15,9 mm
Resolución: 20 megapíxeles 5496 * 3672
Tamaño de píxel: 2,4 μm
Patrón de Bayer: RGGB
Persiana: persiana enrollable
Rango de exposición: 32 µs-2000 s
ROI: compatible
Leer ruido: 1.5-3.0e
Pico QE: 84%
Bien lleno: 15ke
ADC: 12 bits
Búfer DDRIII: 256 MB
Memoria no volátil / almacenamiento en la cámara: espacio accesible para el usuario de 192K bytes en total incorporado (tamaño de imagen hasta 480X320)
Interfaz: USB3.0 / USB2.0
Interfaz: USB3.0 / USB2.0

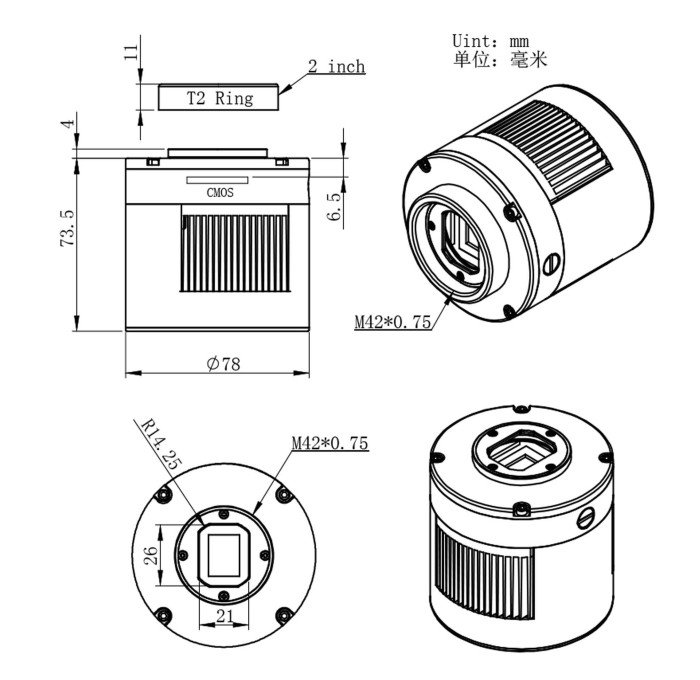

Adaptador: M42X0.75
Ventana de protección: D32-2-AR
Dimensiones: 78 mm de diámetro
Peso: 410g
Distancia de enfoque trasero: 6,5 mm
Refrigeración: TEC de dos etapas regulado
Delta T: 40 ° C-45 ° C por debajo de la temperatura ambiente
Consumo de energía de la cámara: 650 mA a 5 V
Consumo de energía más frío: 12 V a 3 A máx.
Temperatura de trabajo: -5 ° C — 45 ° C
Temperatura de almacenamiento: -20 ° C a 60 ° C
Humedad relativa de trabajo: 20% —80%
Humedad relativa de almacenamiento: 20% —95%
FPS máximo a resolución completa:
ADC de 10 bits
5496 × 3672 19 fps
3840 × 2160 41.04 fps
1920 × 1080 80,10 fps
1280 × 720 117,30 fps
640 × 480 169,92 fps
320 × 240 308,17 fps
ADC de 12 bits
5496 × 3672 19 fps
3840 × 2160 36,12 fps
1920 × 1080 70,48 fps
1280 × 720103,23 fps
640 × 480 149,53 fps
320 × 240 271,19 fps
