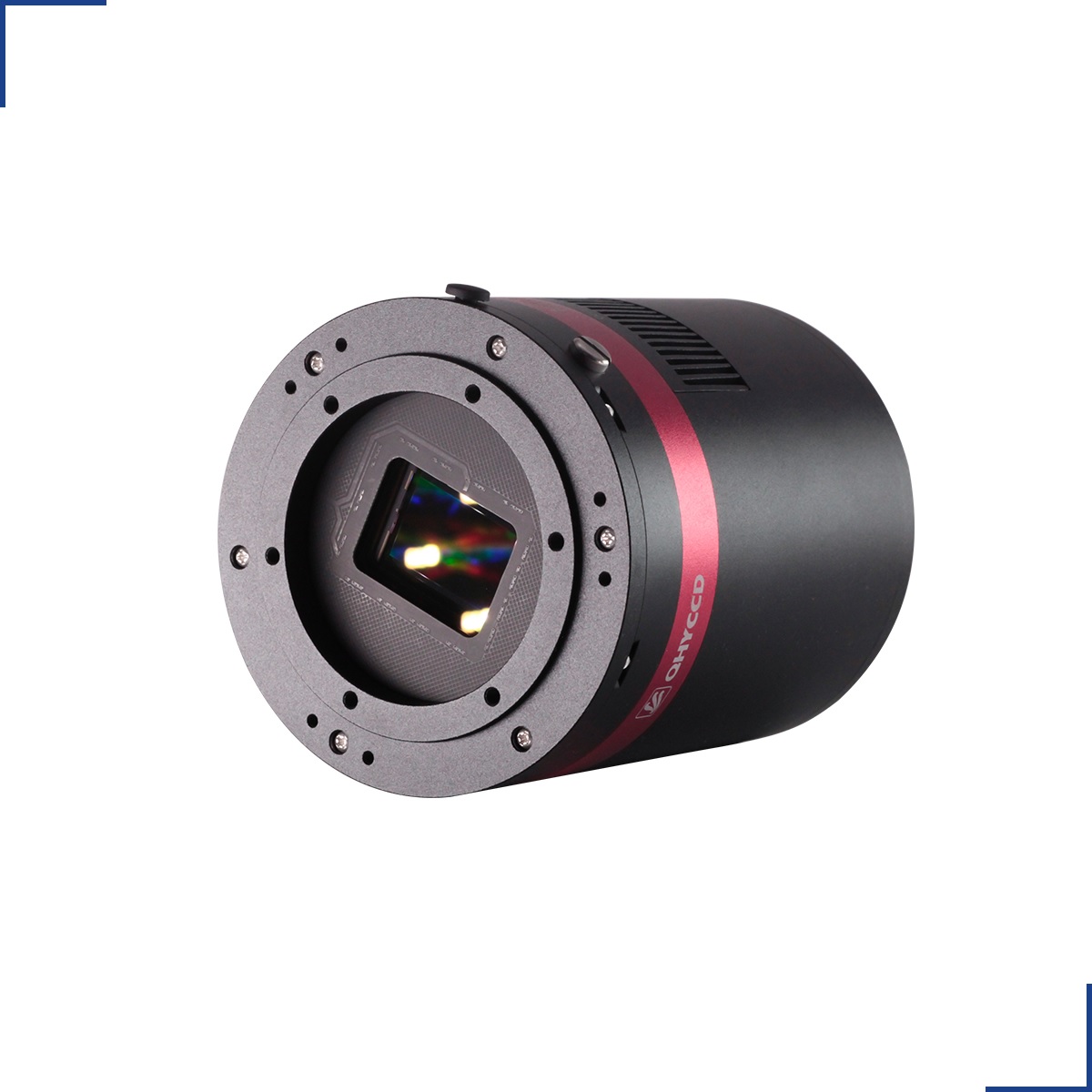

Cámara astronómica QHY 268C-PH CMOS Color Refrigerada

La QHY268C es una nueva generación de cámaras CMOS retroiluminadas con A/D real de 16 bits y píxeles de 3,76um. Este nuevo sensor de Sony es un sensor CMOS ideal que no muestra brillo de amplificador. El A/D de 16 bits brinda un muestreo de alta resolución de todo el rango completo del pozo. La digitalización de niveles 0-65535 produce una imagen suave con una gradación continua de niveles de escala de grises. La QHY268C es una cámara CMOS refrigerada y retroiluminada basada en el sensor Sony IMX571 con A/D nativo de 16 bits y píxeles de 3,76um.

Búfer de imagen DDR3 de 1GB

Para proporcionar una transferencia de datos fluida e ininterrumpida de todo el sensor de 26 MP a alta velocidad, el QHY268 tiene un búfer de imagen DDR3 de 1 GB. La cantidad de píxeles de la última generación de sensores CMOS es muy alta, lo que genera mayores requisitos de memoria para el almacenamiento temporal y permanente. El QHY268 ha adoptado una memoria de gran capacidad de hasta 1 GB. El rendimiento de datos se duplica. Este gran búfer de imágenes satisface las necesidades de adquisición y transmisión de imágenes de alta velocidad de la nueva generación de CMOS, lo que hace que la captura de múltiples fotogramas sea más fluida y menos entrecortada, lo que reduce aún más la presión sobre la CPU de la computadora.

Capacidad total extendida del pozo y múltiples modos de lectura

Con un tamaño de píxel de 3,76um, estos sensores ya tienen una impresionante capacidad total de pozo de 51ke. Sin embargo, QHYCCD ha implementado un enfoque único para lograr una capacidad de pozo total superior a 51ke, a través de configuraciones innovadoras de modo de lectura controlables por el usuario. En el modo de lectura de pozo completo extendido, el QHY268 puede alcanzar casi 75ke-. Una mayor capacidad de pozo completo proporciona un mayor rango dinámico y es menos probable que se saturen las grandes variaciones en la magnitud del brillo.

A/D nativo de 16 bits

El nuevo sensor de Sony tiene un chip A/D nativo de 16 bits. La salida es de 16 bits reales con 65536 niveles. En comparación con A/D de 12 y 14 bits, un A/D de 16 bits produce una resolución de muestra más alta y la ganancia del sistema será inferior a 1e-/ADU sin ruido de error de muestra y con un ruido de lectura muy bajo.

BSI

Una de las ventajas de la estructura CMOS retroiluminada es la mejora de la capacidad total del pozo. Esto es particularmente útil para sensores con píxeles pequeños. En un sensor típico con iluminación frontal, los fotones del objetivo que ingresan a la capa fotosensible del sensor primero deben pasar a través del cableado de metal que está incrustado justo encima de la capa fotosensible. La estructura del cableado refleja algunos de los fotones y reduce la eficiencia del sensor.

En el sensor retroiluminado, se permite que la luz entre en la superficie fotosensible desde el reverso. En este caso, la estructura de cableado integrada del sensor está debajo de la capa fotosensible. Como resultado, más fotones entrantes golpean la capa fotosensible y se generan y capturan más electrones en el pozo de píxeles. Esta relación entre la producción de fotones y electrones se denomina eficiencia cuántica. Cuanto mayor sea la eficiencia cuántica, más eficiente será el sensor para convertir fotones en electrones y, por lo tanto, más sensible será el sensor para capturar una imagen de algo oscuro.

Resplandor de amplificación cero

Esta es también una cámara de brillo de amplificador cero.

Datos SIN PROCESAR VERDADEROS

En la implementación de DSLR hay una salida de imagen RAW, pero normalmente no es completamente RAW. Cierta evidencia de reducción de ruido y eliminación de píxeles calientes todavía es visible en una inspección cercana. Esto puede tener un efecto negativo en la imagen de la astronomía, como el efecto «devorador de estrellas». Sin embargo, las cámaras QHY ofrecen SALIDA DE IMAGEN VERDADERA SIN PROCESAR y producen una imagen compuesta solo por la señal original, manteniendo así la máxima flexibilidad para los programas de procesamiento de imágenes astronómicas posteriores a la adquisición y otras aplicaciones de imágenes científicas.

Tecnología anti-rocío

Basada en casi 20 años de experiencia en el diseño de cámaras refrigeradas, la cámara refrigerada QHY ha implementado las soluciones de control total del rocío. La ventana óptica tiene un calentador de rocío incorporado y la cámara está protegida contra la condensación de humedad interna. Una placa de calefacción eléctrica para la ventana de la cámara puede evitar la formación de rocío y el sensor mismo se mantiene seco con nuestro diseño de casquillo de tubo de gel de silicona para controlar la humedad dentro de la cámara del sensor.

Enfriamiento

Además del enfriamiento TE de doble etapa, QHYCCD implementa tecnología patentada en el hardware para controlar el ruido de la corriente oscura.
